Cờ lê lực Toptul có xuất xứ từ Đài Loan một thương hiệu nổi tiếng nhưng không hề thua kém về chất lượng. Sau đây, Mecsu sẽ giới thiệu một số loại cờ lê lực Toptul với những tính năng đặc biệt và công năng làm việc cao.

1Cờ lê lực Toptul tay cầm ngắn có đồng hồ đo

Cờ lê lực Toptul tay cầm ngắn có đồng hồ đo gồm 3 loại: DT-030S2 / DT-085S3 / DT-135S4 với chiều dài, ổ vuông và moment xoắn khác nhau. Độ chính xác mô-men xoắn CW ± 2% & CCW ± 3% dung sai của giá trị thang đo đã đặt. Trang bi đồng hồ đo điện tử với bộ nhớ lưu trữ 50 lần đọc. Đèn sáu chiều và còi khi đạt đến giá trị mô-men xoắn.

Chỉ báo pin yếu và tự động tắt (sau 5 phút). 2 Vị trí, 48 Cơ chế bắt răng tiến / lùi. Tay cầm mềm hai thành phần được thiết kế công thái học. Được kiểm tra và chứng nhận theo tiêu chuẩn DIN EN ISO 6789, BS EN 26789, ASME B107.28

Loại Ổ vuông Mômen xoắn (N.m) Chiều dài (mm)
DT-030S2 1/4″ 1.5~30 221
DT-085S3 3/8″ 4.2~85 271
DT-135S4 1/2″ 6.8~135 380



2Cờ lê lực Toptul bánh răng đảo có đồng hồ đo


Cờ lê lực Toptul bánh răng đảo có đồng hồ đo gồm 4 loại DT-030I2 / DT-135I3 / DT-200I4 / DT-340I4. Độ chính xác mô-men xoắn CW ± 2% & CCW ± 3% dung sai của giá trị thang đo đã đặt.

Trang bị đồng hồ đo với bộ nhớ lưu trữ 50 lần đọc. Đèn 12 chiều và còi khi đạt đến giá trị mô-men xoắn. Chỉ báo pin yếu và tự động tắt (sau 5 phút). Bánh cóc có thể trao đổi, cung cấp tùy chọn sử dụng kích thước đầu 9×12 mm hoặc 14×18 mm. 2 vị trí, 52 cơ chế Ratcheting răng  tiến / đảo ngược.

Tay cầm mềm hai thành phần được thiết kế công thái học. Được kiểm tra và chứng nhận theo tiêu chuẩn DIN EN ISO 6789, BS EN 26789, ASME B107.28

Loại Ổ vuông Mômen xoắn (N.m) Chiều dài (mm) Kích cỡ đầu (mm)
DT-030I2 1/4″ 1.5~30 390 9×12
DT-135I3 3/8″ 6.8~135 410 9×12
DT-200I4 1/2″ 10~200 520 14×18
DT-340I4 1/2″ 17~340 640 14×18

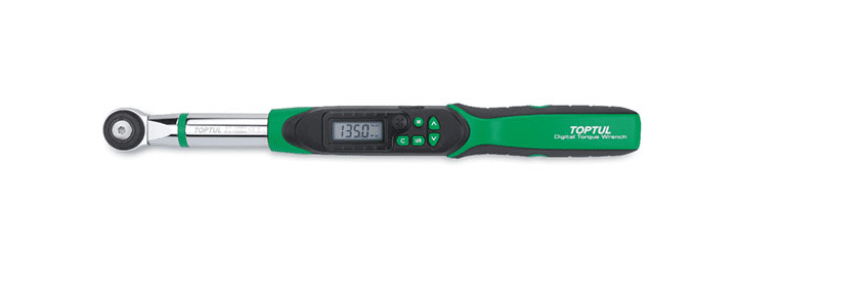

3Cờ lê lực Toptul kỹ thuật số



Cờ lê lực Toptul kỹ thuật số gồm 3 loại DT-030N / DT-100N / DT-200N. Độ chính xác mô-men xoắn CW ± 1% & CCW ± 1,5% dung sai của giá trị thang đo đã đặt. Độ chính xác đọc chính xác cho tối thiểu 5.000 chu kỳ thắt chặt.
Trang bị đồng hồ đo với bộ nhớ lưu trữ 10 lần đọc. Đèn ba chiều và còi khi đạt đến giá trị mô-men xoắn, chỉ báo pin yếu và tự động tắt (sau 65 giây).
3 Vị trí, 32 cơ chế ăn khớp: Theo chiều kim đồng hồ / Cố định / Ngược chiều kim đồng hồ. Tay cầm mềm hai thành phần được thiết kế công thái học
Loại Ổ vuông Mômen xoắn (N.m) Chiều dài (mm)
DT-030N 1/4″ 3.00~30.00 359
DT-100N 3/8″ 10.0~100.0 440
DT-200N 1/2″ 20.0~200.0 530



4Cờ lê lực Toptul ANAM

Cờ lê lực Toptul ANAM với đầu Ratchet bằng thép Chrome Molypden. Giữ ổ cắm bóng lò xo và nút bấm nhả nhanh. Đẩy để khóa / kéo để mở khóa tính năng cài đặt tỷ lệ.

Các chữ số lớn để cài đặt mô-men xoắn chính xác và dễ đọc. Màn hình lồi giúp đơn giản hóa việc đọc. Tay cầm chống trượt được thiết kế tiện dụng, chất liệu Nylon. Dung sai độ chính xác của mô-men xoắn ± 3%

Loại Ổ vuông Mômen xoắn (N.m) Chiều dài (mm)
ANAM0803 1/4″ 5-25Nm 290
ANAM1205 3/8″ 10-50Nm 360
ANAM1610 1/2″ 20-100Nm 405
ANAM1620 1/2″ 40-200Nm 500
ANAM1630 1/2″ 60-300Nm 595
ANAM1640 1/2″ 80-400Nm 680
ANAM2455 3/4″ 110-550Nm 970
ANAM2475 3/4″ 150-750Nm 1150
ANAM32A0 1″ 200-1000Nm 1250

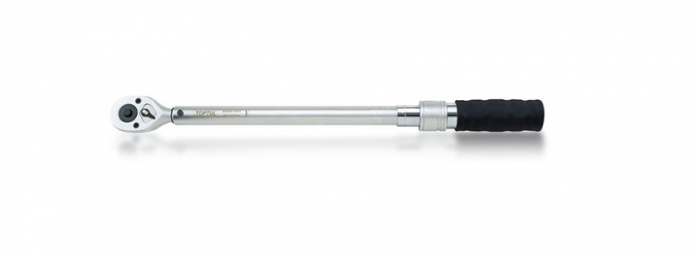

5Cờ lê lực Toptul ANAF

Cờ lê lực Toptul ANAF với đầu Ratchet bằng thép CR-V / CR-MO. Trang bị chức năng hành động bánh cóc lật ngược. Tính năng ấn để khóa / kéo để mở khóa độc đáo.

Tay cầm chống trượt bằng vật liệu TPR được thiết kế công thái học. Dung sai độ chính xác của mô-men xoắn ± 4% 24 bánh răng

Loại Ổ vuông Mômen xoắn (N.m) Chiều dài (mm)
ANAF0803 1/4″ 6-30Nm 350
ANAF1203 3/8″ 6-30Nm 350
ANAF1211 3/8″ 20-110Nm 385
ANAF1621 1/2″ 40-210Nm 535
ANAF1635 1/2″ 70-350Nm 645
ANAF2450 3/4″ 100-500Nm 865
ANAF2470 3/4″ 140-700Nm 1092
ANAF2498 3/4″ 140-980Nm 1230
ANAF3298 1″ 140-980Nm 1230

6Cờ lê lực Toptul ANAG

Cờ lê lực Toptul ANAG với đầu Ratchet bằng thép CR-V / CR-MO. Trang bị chức năng hành động bánh cóc lật ngược. Tính năng ấn để khóa / kéo để mở khóa độc đáo.

Tay cầm chống trượt bằng vật liệu TPR được thiết kế công thái học. Dung sai độ chính xác của mô-men xoắn ± 4% với 24 bánh răng

Loại Ổ vuông Mômen xoắn Chiều dài (mm)
ANAG0825 1/4″ 40-250in-LB 350
ANAG1225 3/8″ 40-250in-LB 350
ANAG1208 3/8″ 15-80Ft-LB 385
ANAG1615 1/2″ 30-150Ft-LB 535
ANAG1625 1/2″ 50-250Ft-LB 645
ANAG2430 3/4″ 50-300Ft-LB 865
ANAG2460 3/4″ 100-600Ft-LB 1092
ANAG2470 3/4″ 100-700Ft-LB 1230
ANAG3270 1″ 100-700Ft-LB 1230



7Cờ lê lực Toptul ANAB 3270

Cờ lê lực Toptul ANAB 3270 sử dụng ổ vuông 1″ với đầu Ratchet thép CR-MO. Momen xoắn 100Ft-LB và chiều dài 1230mm. Trang bị chức năng hành động bánh cóc lật ngược.

Tính năng ấn để khóa / kéo để mở khóa độc đáo. Dung sai độ chính xác của mô-men xoắn ± 4% với 24 bánh răng

8Cờ lê lực Toptul ANAS (1/4″ DR. – 1/2″ DR.)

Cờ lê lực Toptul ANAS (1/4″ DR. – 1/2″ DR.) sử dụng ổ vuông 1/4 và 1/2. Đầu Ratchet bằng thép Chrome Vanadium. Cơ chế truyền động 3 chiều Ratchet: Tiến / Khóa / Đảo ngược. Nút tháo nhanh đảm bảo giữ ổ cắm chắc chắn và tháo ổ cắm dễ dàng.

Điều chỉnh mô-men xoắn dễ dàng, khóa tích cực với vòng khóa kéo xuống có lò xo. Được áp dụng để kiểm tra mô-men xoắn theo chiều kim đồng hồ và ngược chiều kim đồng hồ.

Tay cầm công thái học thoải mái. Dung sai độ chính xác của mô-men xoắn ± 4% CW và ± 6% CCW với 32 bánh răng

Loại Ổ vuông Mômen xoắn (N.m) Chiều dài (mm)
ANAS0803 1/4″ 6-30Nm 230
ANAS1211 3/8″ 20-110Nm 435
ANAS1621 1/2″ 40-210Nm 495
ANAS1635 1/2″ 70-350Nm 560



9Cờ lê lực Toptul ANAS2480 (3/4″ DR.)



Cờ lê lực Toptul ANAS (3/4″ DR.) sử dụng ổ vuông 3/4 với đầu Ratchet bằng thép Chrome Vanadium, moment xoắn đạt 100-800N.m với chiều dài 1000mm .

Cơ chế truyền động 3 chiều Ratchet: Tiến / Khóa / Đảo ngược. Điều chỉnh mô-men xoắn dễ dàng, khóa tích cực với vòng khóa kéo xuống có lò xo. Được áp dụng để kiểm tra mô-men xoắn theo chiều kim đồng hồ và ngược chiều kim đồng hồ.

Tay cầm công thái học thoải mái. Dung sai độ chính xác của mô-men xoắn ± 4% CW và ± 6% CCW với 36 bánh răng

10Cờ lê lực Toptul ANAU

Cờ lê lực Toptul ANAU với đầu Ratchet bằng thép Chrome Molypden. Giữ ổ cắm bóng lò xo và nút bấm nhả nhanh. Đẩy để khóa / kéo để mở khóa tính năng cài đặt tỷ lệ.

Các chữ số lớn để cài đặt mô-men xoắn chính xác và dễ đọc. Hiển thị lồi đọc đơn giản. Tay cầm chống trượt được thiết kế tiện dụng, chất liệu Nylon. Dung sai độ chính xác của mô-men xoắn ± 3% với 48 bánh răng

Loại Ổ vuông Mômen xoắn (N.m) Chiều dài (mm)
ANAU0803 1/4″ 5~25 Nm 323
ANAU1210 3/8″ 20~100 Nm 400
ANAU1620 1/2″ 40~200 Nm 517
ANAU1634 1/2″ 60~340 Nm 622
ANAU2475 3/4″ 150~750 Nm 1195
ANAU32A0 1″ 200~1000 Nm 1490



11Đầu Ratchet Toptul ANAL



Đầu Ratchet Toptul được làm từ thép CR-MO với 24 răng. Giữ ổ cắm bóng lò xo và nút bấm nhả nhanh. Đẩy để khóa / kéo để mở khóa tính năng cài đặt tỷ lệ.

Loại KÍCH CỠ ĐẦU Ổ vuông L
(mm)
B
(mm)
S
(mm)
ANAL0412 9×12 3/8″ 56 27 23.6
ANAL0216 14×18 1/2″ 78 36 31.5
ANAL0116 14×18 1/2″ 94 47 37

12Đầu cờ lê Toptul ANAR (Đầu vòng)

Đầu cờ lê Toptul ANAR (Đầu vòng) làm từ thép CR-V gồm nhiều zise khác nhau

Loại KÍCH CỠ ĐẦU Ổ vuông L
(mm)
B
(mm)
S
(mm)
ANAR0307 9×12 7 42 24.9 5
ANAR0308 9×12 8 42 24.9 5
ANAR0309 9×12 9 44 24.9 5.5
ANAR0310 9×12 10 45 26.5 5.5
ANAR0311 9×12 11 45 26.5 6
ANAR0312 9×12 12 46 26.7 6
ANAR0313 9×12 13 49 27.2 7
ANAR0314 9×12 14 50 27 7
ANAR0113 14×18 13 70 32 11.5
ANAR0114 14×18 14 70 32 11.5
ANAR0115 14×18 15 70 32 11.5
ANAR0116 14×18 16 73 38 12
ANAR0117 14×18 17 73 38 12
ANAR0119 14×18 19 75 44 13.5
ANAR0122 14×18 22 77 42 16
ANAR0124 14×18 24 78 42 16
ANAR0126 14×18 26 78 42 16
ANAR0127 14×18 27 82 43.4 17
ANAR0129 14×18 29 85 43.3 19
ANAR0130 14×18 30 87 47.3 19
ANAR0132 14×18 32 87 47.3 19

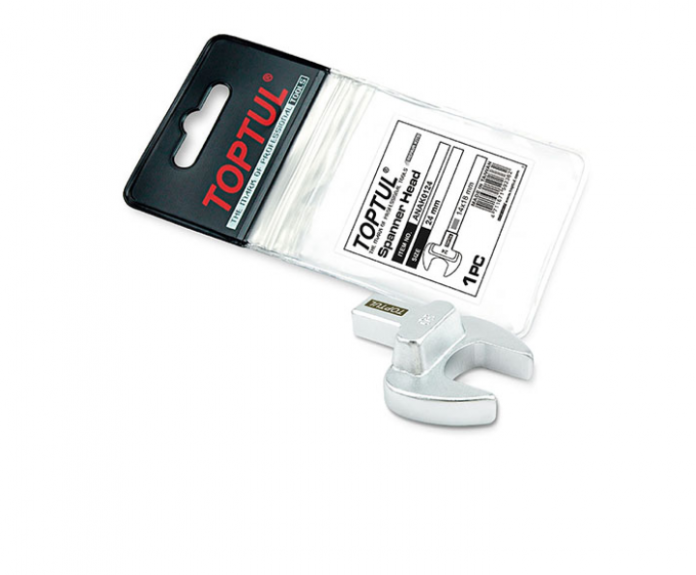

13Đầu cờ lê Toptul ANAK

Cờ lê lực Toptul ANAH có tính năng ấn để khóa / kéo để mở khóa độc đáo. Trang bị tay cầm chống trượt làm bằng TPR được thiết kế công thái học. Với dung sai độ chính xác của mô-men xoắn ± 4%.

Loại Kích cỡ đầu Moment xoắn (N.m) Chiều dài (mm)
ANAH0303 9×12 6-30Nm 280
ANAH0108 14×18 10-80Nm 360
ANAH0121 14×18 40-210Nm 509



15Cờ lê lực Toptul ANAJ0130

Cờ lê lực Toptul ANAJ0130 với kích cỡ đầu 14×18 , dài 575mm. Moment xoắn đạt tới 60-300N.m với độ chính xác của mô men xoắn ± 4%

16Bộ cờ lê Toptul GAAl1102



Bộ cờ lê Toptul GAAl1102 sử dung ổ vuông 1/2. Ngoài ra còn trang bị thêm 11 đầu khóa tùy theo mục đích sử dụng . Tay cầm cao su trống trượt với moment xoắn đạt tới 40-210Nm

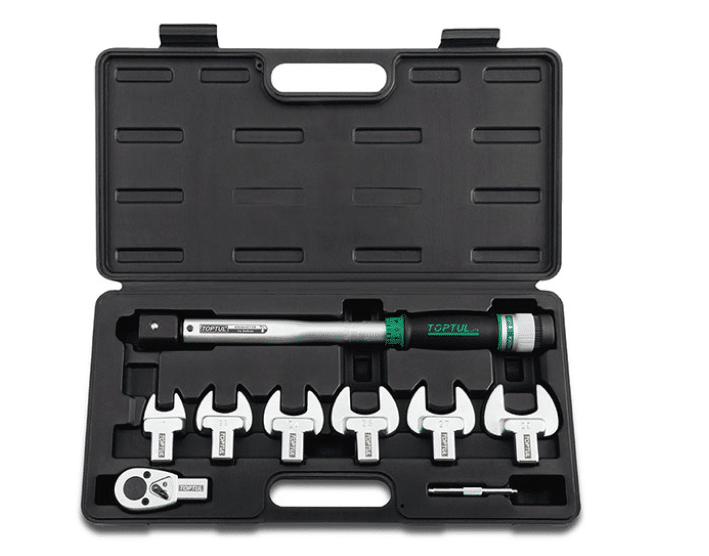

17  Bộ cờ lê Toptul GAAI0801

Bộ cờ lê Toptul GAAI0801 có thể hoán đổi đầu cho nhau. Bộ cờ lê này gồm 1 đầu ratchet ANAL0216 1/2, ANAH0108 và 6 đầu cờ lê ANAK size  17,22,24,26,27,29

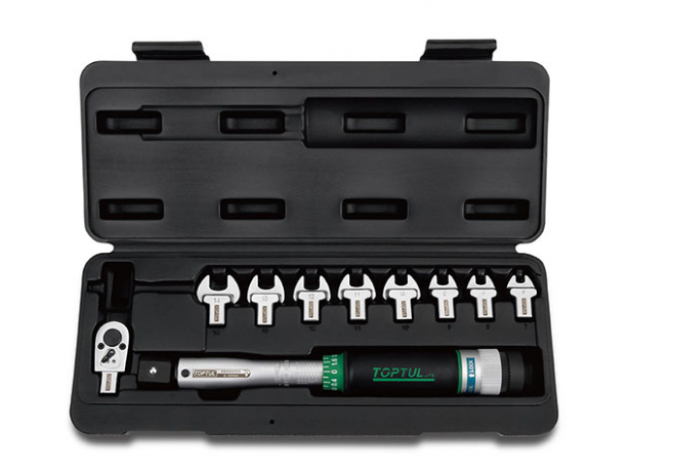

18Bộ cờ lê Toptul GAAI1001

Bộ cờ lê Toptul GAAI1001 sử dụng ổ vuông 3/8. Bộ cờ lê này trang bị 1 đầu Ratchet  ANAL0412, ANAH0303 với kích cỡ đầu 9×12 và 8 đầu cờ lê ANAK size 7, 8, 9, 10, 11, 12, 13, 14

19Bộ cờ lê Toptul GAAI1101

Bộ cờ lê Toptul GAAI1101 sử dụng ổ vuông 1/2. Đối với bộ này trang bị 1 đầu Ratchet  ANAL0116, ANAH0121 với kích cỡ đầu 14×18 và 8 đầu cờ lê ANAK size 13, 14, 15, 17, 19, 22, 24, 27, 30

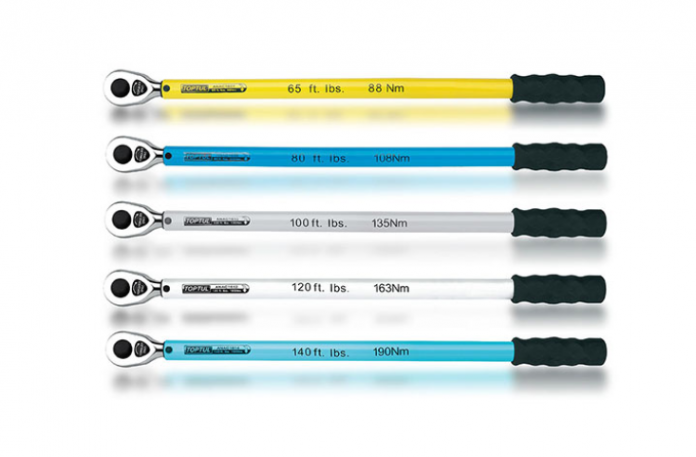

20Cờ lê lực Toptul ANAC

Cờ lê lực Toptul ANAC sử dụng ổ vuông 1/2 với dung sai độ chính xác của mô-men xoắn ± 4%. Được kiểm tra và chứng nhận theo ISO 6789, DIN3122, gồm 32 bánh răng với chiều dài 578mm.  Trang bị tay cầm cao su chống trượt

Loại Moment xoắn (N.m) Màu sắc
ANAC1607 88 Nm Vàng
ANAC1608 108 Nm Lam đậm
ANAC1610 135 Nm Xám
ANAC1612 163 Nm Trắng
ANAC1614 190 Nm Lam
