Bộ khuếch đại âm thanh TDA2005 20W cho radio trên xe hơi

0
470

TDA2005 là IC khuếch đại công suất âm thanh loại B 20W có hai bộ khuếch đại được tích hợp bên trong một package. Được sử dụng trong các ứng dụng âm thanh stereo và radio trên xe hơi do có đầu ra dòng điện cao.

Có hai biến thể là TDA2005M và TDA2005S. TDA2005M được sử dụng cho các ứng dụng cầu nối (bridge) và TDA2005S được sử dụng cho các ứng dụng âm thanh stereo.

Cấu hình chân TDA2005

Bộ khuếch đại âm thanh gồm 11 chân. Chi tiết sơ đồ chân được đưa ra dưới đây.

Cấu hình chân TDA2005

Chân 1 và Chân 5 là chân đầu vào dương của hai bộ khuếch đại.

Chân 2 và Chân 4 là chân đầu vào âm của hai bộ khuếch đại.

Chân 3 là PSRR (Power supply rejection ratio) ổn định điện áp đầu ra khi điện áp cấp vào có thay đổi.

Chân 6 là chân nối đất và cấp 0V hoặc được nối với mass của mạch.

Chân 7 và chân 11 là chân bootstrap của hai bộ khuếch đại.

Chân 8 và chân 10 cấp tín hiệu đầu ra khuếch đại.

Chân 9 được kết nối với nguồn điện áp.

Các tính năng của TDA2005

  • TDA2005 có dải điện áp hoạt động từ +8V đến +18V. Có thể chịu được điện áp một chiều lên đến 28V mà không bị hư hỏng nào.
  • Khả năng ngắt khi quá nhiệt, bảo vệ loa khi đoản mạch, bảo vệ ngắn mạch và bảo vệ chống tăng điện áp.
  • Yêu cầu một số thành phần bên ngoài để hoạt động.
  • Dòng điện cao lên đến 3.5A.
  • Có độ lợi và băng thông có thể lập trình được.
  • Tổng công suất tiêu thụ là 30W.
  • Có công suất đầu ra rất cao (Po). Đối với tải 2Ω, Po = 10 + 10W và sẽ là 20W cho tải 4Ω.
  • Phạm vi nhiệt độ từ -23°C đến 130°C.

Nơi ứng dụng

TDA2005 có một diode bảo vệ để có thể sử dụng với tải cảm, cung cấp dòng điện đầu ra cao lên đến 3.5A và có khả năng truyền tải trở kháng rất thấp. Những tính năng này làm cho thiết bị trở nên hữu ích để sử dụng trong các bộ khuếch đại tăng cường công suất.

Được sử dụng trong máy nghe nhạc, radio, loa lớn, loa trầm và tất cả những ứng dụng yêu cầu công suất cao ở đầu ra. Nếu cần một IC khuếch đại âm thanh có thể điều chỉnh, thì có thể sử dụng chip này.

Cách sử dụng TDA2005

Là một linh kiện linh hoạt có mạch bootstrap hoặc không có mạch bootstrap. Được sử dụng để thiết kế mạch khuếch đại bridge hoặc mạch âm thanh stereo.

Bộ khuếch đại âm thanh stereo trong mạch cấu hình bridge

Trong mạch khuếch đại bridge, loa được kết nối ở giữa hai chân đầu ra 10 và 8. Tụ điện đầu ra loại bỏ nhiễu và các tụ điện đầu vào làm giảm sự dao động của tín hiệu cấp điện đầu vào.

Mạch dưới đây là bộ khuếch đại âm thanh stereo 2 x 10W. Kết nối tất cả các chân theo cùng một cách như được hiển thị trong mạch.

Bộ khuếch đại âm thanh stereo trong mạch cấu hình bridge

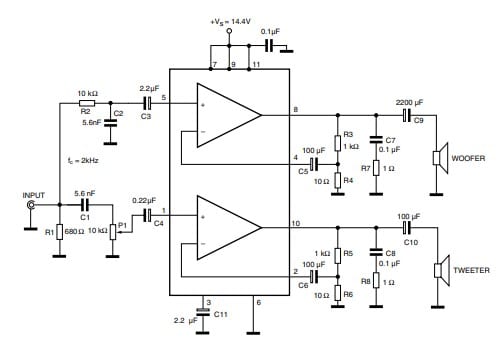

Ví dụ về mạch khuếch đại âm thanh stereo 2x10W TDA2005

Mạch khuếch đại bridge phù hợp cho các ứng dụng có độ lợi thấp và cung cấp độ lợi 34 dB. Linh kiện cũng được sử dụng trong các ứng dụng âm thanh stereo có mạch như hình bên dưới.

Hai loa được kết nối với các đầu ra thông qua một tụ điện. Mạch điều khiển hai loa 10W với mức tăng điện áp tối đa là 15 dB.

Ví dụ về mạch khuếch đại âm thanh stereo 2x10W TDA2005

Hướng dẫn từng bước

YouTube video

Lựa chọn thay thế

TDA1554, TDA7294, TDA2030, TDA2040, LM4871

Các ứng dụng

  • Bộ khuếch đại công suất âm thanh
  • Radio xe hơi
  • Loa và bộ khuếch đại loa trầm
  • Máy nghe nhạc
  • Bộ khuếch đại tăng công suất
  • Bộ khuếch đại micrô

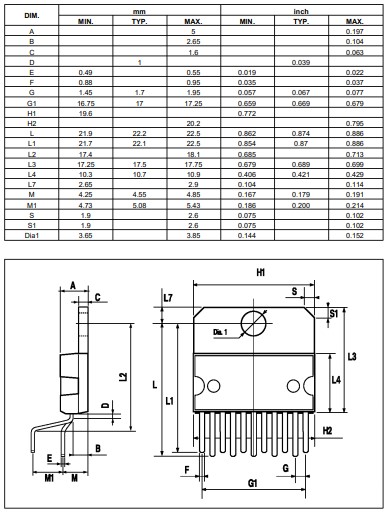

Sơ đồ 2D Tda2005

Sơ đồ 2D Tda2005
